【choc v1用STLデータ】【18.05mm】1u～1.75u バラ
お一人様5000個まで
- ダウンロード商品1.0U-18.05¥ 200
- ダウンロード商品1.25U-18.05¥ 200
- ダウンロード商品1.5U-18.05¥ 200
- ダウンロード商品1.75U-18.05¥ 200

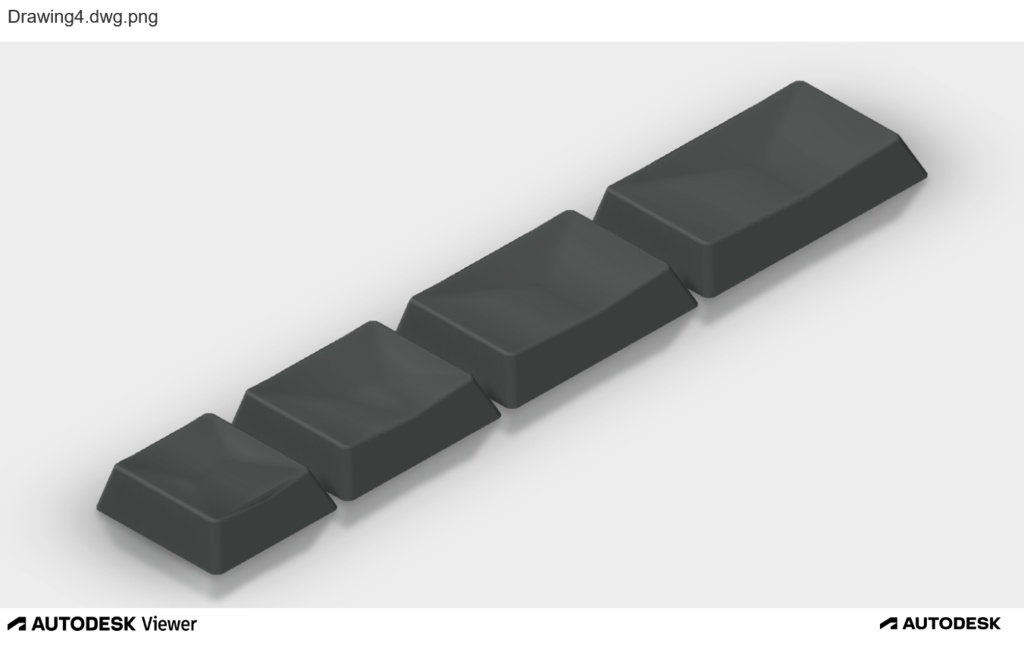

kailh choc v1用のブランクキーキャップのＳＴＬデータです。 19.05mmピッチ用のものとなっています。 1uのもので外形18.05mm×18.05mmをベースに1.25u・1.5u・1.75uのサイズ展開となっています。
kailh choc v1用のブランクキーキャップのＳＴＬデータです。
19.05mmピッチ用のものとなっています。
1uのもので外形18.05mm×18.05mmをベースに1.25u・1.5u・1.75uのサイズ展開となっています。
特徴
・キーキャップの奥側で0.5mm程度、手前側で0.7mm程度湾曲しています。 ・1.75uのものは特に幅があるためキーの押し方のクセによってはスタッドが折れたりキーキャップが外れることがあるかもしれません。 その際は瞬接等自己責任での対策をお願いします。 ・キーキャップボトムエンド部とキースイッチのマウントプレートとのクリアランスはフルボトム時に0.8mmとしています。 マウントプレートの上にさらにプレートがある場合はご注意ください。 ・Dimensions: 1u :18.050x18.05x4.976h(mm) 1.25u:22.813x18.05x4.976h(mm) 1.5u :27.575x18.05x4.976h(mm) 1.75u:32.338x18.05x4.976h(mm)
注意事項
環境、材料または精度等によりキースイッチとの嵌合に誤差の生じる場合があります。 以下の試作環境では無加工無修正で使用可能でした。 試作環境 ELEGOO Saturn NOVA3D 水洗いレジン FDM方式での出力・使用はむずかしいと思います。
利用規約
再配布について： 再配布は禁止とします。No redistribution. 商用利用について： 商用利用は原則禁止とします。Commercial use prohibited. 希望される場合はご連絡ください。
